EC-電動數控螺絲鎖附機 點擊圖片放大
商品名稱:

EC-電動數控螺絲鎖附機

規格介紹:
    • •螺絲供料機
    • •雙出口螺絲整列機+直線振動器
    • •螺絲分離器 x2
    • •一對二螺絲分料器 x2
  • •產品治具
  • •產品壓制氣缸
  • 濾網有無檢知模組

•固定式條碼讀取機

    • •人機介面

•鎖附資料收集電腦

    詳細介紹:

    產品鎖附資料收集,“實現工業4.0”

    動作流程

    1. 1. 作業者將工件置入產品治具
    2. 2. 產品壓制氣缸壓制工件
    3. 3. 條碼讀取並偵測濾網是否置入
    4. 4. 四軸螺絲鎖附模組動作,同時鎖附四顆螺絲

        鎖附流程步驟

         (4.1)快速預鎖-設定特定角度(圈數)並監控扭力值-預鎖過程中,如扭力過大表示鎖附孔位或螺絲有異常

    •      (4.2)慢速預鎖至工件表面-設定特定扭力並監控角度值
    •      (4.3)第一段鎖附-設定特定扭力並監控角度值
    •      (4.4)鎖附-第一段鎖附失敗時(扭力值到達,角度值過大),加大鎖附扭力值繼續鎖附並監控角度值
    •      (4.5)第三段鎖附-第二段鎖附失敗時(扭力值到達,角度值過大),加大鎖附扭力值繼續鎖附並監控角度值
    •      (4.6)第四段鎖附-第三段鎖附失敗時(扭力值到達,角度值過大),加大鎖附扭力值繼續鎖附並監控角度值

    第一段鎖附OK-判定工件鎖附完成,記錄扭力/角度值於對應條碼資料欄

    第二至第四段如鎖附OK--判定工件鎖附完成,記錄扭力/角度值於對應條碼資料欄

    第四段鎖附NG-判定工件鎖附失敗

    1. 5. 鎖附完成,供料機自動送出四顆螺絲

         (5.1) 鎖附OK-鎖附模組上升,壓制氣缸釋放工件,作業者將工件取出

         (5.2) 鎖附NG-鎖附模組上升,壓制氣缸壓制工件,作業者在人機介面按下NG確認並將工件取出

    設備主要組件


    •四軸螺絲鎖附模組

    •EC-電動數控螺絲起子

    •EC-電動數控螺絲起子控制器

    •產品治具

    •濾網檢知模組

    •固定式條碼讀取機


    •雙出口螺絲整列圓盤

    •直線振動器 x2

    •螺絲分離器 x2

    •一對二螺絲分料器 x2

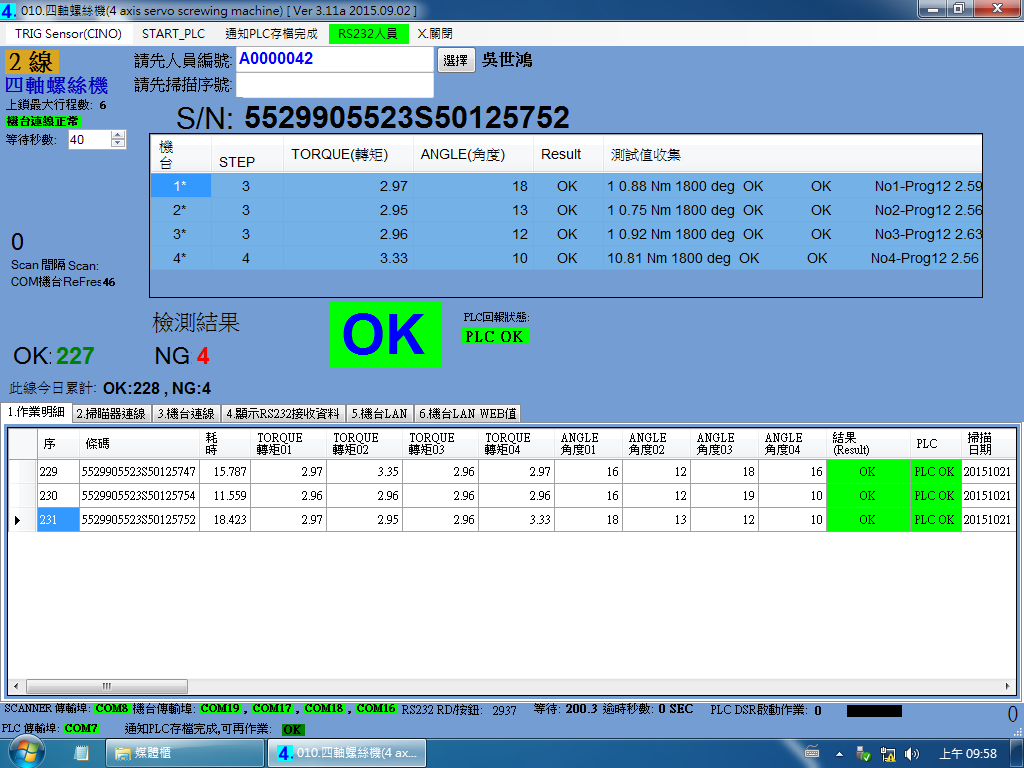

    •資料收集畫面

    •鎖附NG確認畫面

    設備聯絡人

    自動設備部/業務工程副理:褚有賢

    聯絡電話:02-8992-7832/0932249141

    E-mail:stanleychu@ihen.com.tw
